Отслеживание угла горизонта на изображении с помощью фреймворка Vision

Отслеживание горизонта, изображенного на фотографии — одна из тех задач, которые можно решить с помощью анализа изображений в фреймворке Vision.

Этот запрос особенно полезен, когда нужно «выпрямить» фотографию, чтобы улучшить ее качество и реалистичность, особенно при съемке пейзажей или архитектурных сцен, где ровный горизонт имеет решающее значение для визуальной привлекательности.

Чтобы начать выполнение задачи, импортируйте фреймворк Vision.

import Vision

import Vision

Затем создайте функцию, которая принимает в качестве параметра UIImage и возвращает HorizonObservation:

func detectHorizon(uiImage: UIImage) async throws -> HorizonObservation? {
    // 1. The image to process
    guard let ciImage = CIImage(image: uiImage) else { return nil }
    do{
        // 2. The request
        let request = DetectHorizonRequest()
        // 3. The result coming from performing the analysis
        let result = try await request.perform(on: ciImage, orientation: .up)
        // 4. The observation
        return result
    } catch {
        print("Error detecting the horizon line: \(error)")
    }
    return nil
}

xxxxxxxxxx

func detectHorizon(uiImage: UIImage) async throws -> HorizonObservation? {

    // 1. The image to process

    guard let ciImage = CIImage(image: uiImage) else { return nil }

    do{

        // 2. The request

        let request = DetectHorizonRequest()

        // 3. The result coming from performing the analysis

        let result = try await request.perform(on: ciImage, orientation: .up)

        // 4. The observation

        return result

    } catch {

        print("Error detecting the horizon line: \(error)")

    }

    return nil

}

detectHorizon(uiImage:) работает следующим образом:

1. Преобразует переданный UIImage в CIImage.
2. Запрашивает DetectHorizonRequest.
3. ХранитHorizonObservation, полученный из обработанного изображения методом perform(on:orientation:).
4. Возвращает результат.

HorizonObservation возвращает:

• свойство angle — наблюдаемый горизонт в радианах;
•  transform— CGAffineTransform для применения к обнаруженному горизонту.

Прежде чем перейти к интеграции обнаружения горизонта, имейте в виду, что DetectHorizonRequest возвращает optional HorizonObservation . Этот проект был протестирован с 39 различными фотографиями, и обнаружил горизонт только на 47% из них, в основном возвращая nil на фотографиях с углом горизонта, равным 0.

Интеграция в SwiftUI

Мы собираемся реализовать представление, отображающее изображение, которое будет повернуто в зависимости от значения угла горизонта, обнаруженного Vision, чтобы сделать его горизонтальным. Фотография будет снабжена красным прямоугольником на фоне, подчеркивающим вращение, и зеленой линией спереди, подчеркивающей идеальный уровень горизонта.

Сначала создадим само представление.

import SwiftUI
import Vision

struct HorizonLineView: View {

    @State private var observation: HorizonObservation? = nil
    @State private var imageSize: CGSize = .zero

    var body: some View {
        VStack(alignment: .center){
            ZStack{

                // The guideline rectangle
                Rectangle()
                    .frame(width: imageSize.width + 10, height: imageSize.height + 10)
                    .foregroundStyle(.red)

                    // The picture to detect
                    Image("picture")
                        .resizable()
                        .scaledToFit()
                        .background(GeometryReader { proxy in
                            Color.clear.onAppear {
                                self.imageSize = proxy.size
                            }
                        })
                        .frame(height: 400)
            }

            Button("Rotate Horizon") {
		            rotateThePicture()
            }.buttonStyle(.bordered)
                .foregroundStyle(.green)

        }.padding()
    }

    // Triggers the detection
    func rotateThePicture() {
        Task{
            guard let image = UIImage(named: "picture") else { return }
            self.observation = try await self.detectHorizon(uiImage: image)
        }
    }

    func detectHorizon(uiImage: UIImage) async throws -> HorizonObservation? {...}
}

xxxxxxxxxx

import SwiftUI

import Vision

​

struct HorizonLineView: View {

​

    @State private var observation: HorizonObservation? = nil

    @State private var imageSize: CGSize = .zero

    var body: some View {

        VStack(alignment: .center){

            ZStack{

                // The guideline rectangle

                Rectangle()

                    .frame(width: imageSize.width + 10, height: imageSize.height + 10)

                    .foregroundStyle(.red)

                    // The picture to detect

                    Image("picture")

                        .resizable()

                        .scaledToFit()

                        .background(GeometryReader { proxy in

                            Color.clear.onAppear {

                                self.imageSize = proxy.size

                            }

                        })

                        .frame(height: 400)

            }

            Button("Rotate Horizon") {

                    rotateThePicture()

            }.buttonStyle(.bordered)

                .foregroundStyle(.green)

        }.padding()

    }

    // Triggers the detection

    func rotateThePicture() {

        Task{

            guard let image = UIImage(named: "picture") else { return }

            self.observation = try await self.detectHorizon(uiImage: image)

        }

    }

    func detectHorizon(uiImage: UIImage) async throws -> HorizonObservation? {...}

}

HorizonLineView — это представление, отображающее красный прямоугольник прямо за изображением, и кнопку, включающую обнаружение горизонта. Оно использует GeometryReader для получения размера изображения и применения его, увеличенного на 10, к красному прямоугольнику — так, чтобы он был виден за фотографией.

Функция rotateThePicture(), вызываемая кнопкой, выполняет обнаружение горизонта.

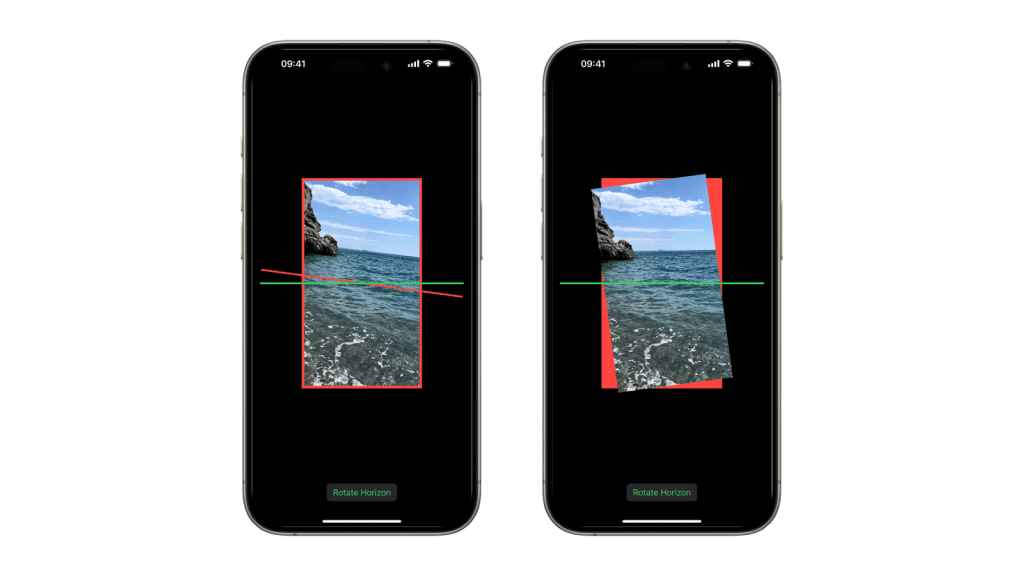

Когда обнаружение будет выполнено, мы хотим, чтобы горизонт был наложен с 2 разными линиями:

• зеленая, работающая как ориентир, чтобы понять, какой уровень должен быть идеальным;
• красная, появляющаяся сразу после обнаружения горизонта и подчеркивающая уровень горизонта на картинке.

Чтобы добиться такого результата, мы создаем пользовательский Shape, который будет рисовать линии.

struct HorizonLineShape: Shape {
    // The detected horizon angle in radians
    let angle: Double

    func path(in rect: CGRect) -> Path {
        var path = Path()

        // 1. Get the center of the drawing rectangle
        let centerX = rect.midX
        let centerY = rect.midY

        // 2. Set the total length of the horizon line to the width of the rect
        let lineLength = rect.width
        let halfLength = lineLength / 2

        // 3. Declare variables for horizontal and vertical offsets
        let dx: CGFloat
        let dy: CGFloat

        // 4. Calculate the horizontal and vertical offsets
        if angle != 0 {
            // Compute based on the angle
            dx = cos(angle) * halfLength
            dy = sin(angle) * halfLength

        } else {
            // If the angle is zero, the line is horizontal
            dx = halfLength
            dy = 0
        }

        // 5. Determine the start and end points of the horizon line
        let start = CGPoint(x: centerX - dx, y: centerY - dy)
        let end = CGPoint(x: centerX + dx, y: centerY + dy)

        // 6. Move to the start point and add a line to the end point
        path.move(to: start)
        path.addLine(to: end)

        return path
    }
}

xxxxxxxxxx

struct HorizonLineShape: Shape {

    // The detected horizon angle in radians

    let angle: Double

    func path(in rect: CGRect) -> Path {

        var path = Path()

        // 1. Get the center of the drawing rectangle

        let centerX = rect.midX

        let centerY = rect.midY

        // 2. Set the total length of the horizon line to the width of the rect

        let lineLength = rect.width

        let halfLength = lineLength / 2

        // 3. Declare variables for horizontal and vertical offsets

        let dx: CGFloat

        let dy: CGFloat

        // 4. Calculate the horizontal and vertical offsets

        if angle != 0 {

            // Compute based on the angle

            dx = cos(angle) * halfLength

            dy = sin(angle) * halfLength

        } else {

            // If the angle is zero, the line is horizontal

            dx = halfLength

            dy = 0

        }

        // 5. Determine the start and end points of the horizon line

        let start = CGPoint(x: centerX - dx, y: centerY - dy)

        let end = CGPoint(x: centerX + dx, y: centerY + dy)

        // 6. Move to the start point and add a line to the end point

        path.move(to: start)

        path.addLine(to: end)

        return path

    }

}

HorizonLineShape принимает в качестве параметра Double, представляющий собой обнаруженный угол горизонта, на основе которого создается линия, имеющая наклон.

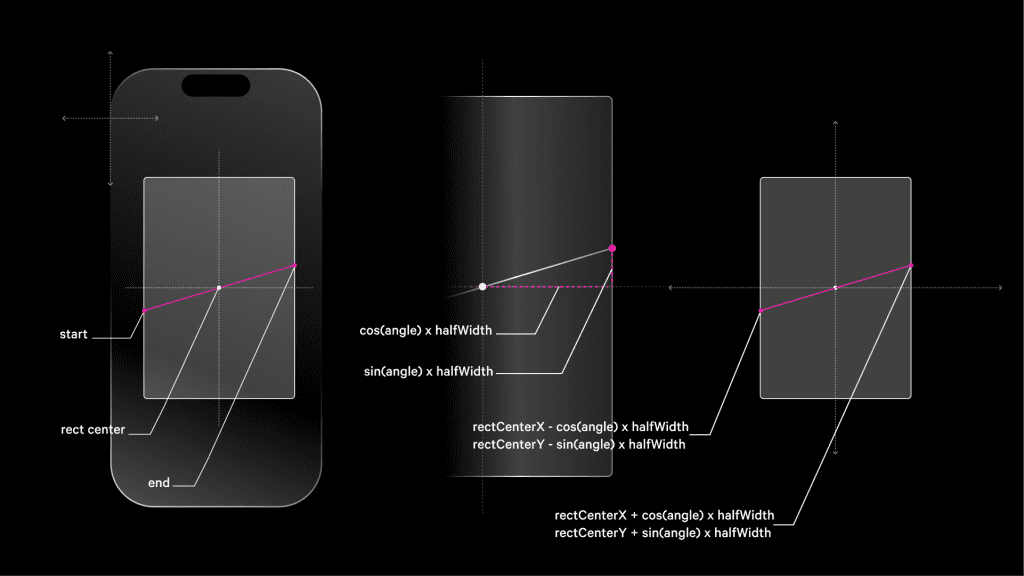

Функция рисует линию в соответствии со следующей логикой:

1. Получает центр прямоугольника рисования, к которому будет привязана линия.
2. Вычисляет половину ширины прямоугольника, которая используется для продления линии в обе стороны от центра
3. Объявляет переменные для горизонтального и вертикального смещения. dx и dy указывают, на какое расстояние нужно отступить от центра представления, чтобы нарисовать конечные точки линии. Подумайте вот о чем: если вы расположили линейку по центру области рисования, то эти смещения определяют, насколько нужно сдвинуть концы влево/вправо (dx) и вверх/вниз (dy) в зависимости от угла наклона горизонта. Они гарантируют, что независимо от наклона линии, она останется в центре, а ее конечные точки будут правильно расположены в соответствии с обнаруженным углом.
4. Она вычисляет их:
   • если угол не равен нулю, они рассчитываются с помощью косинуса — чтобы определить, насколько влево или вправо нужно двигаться, — и синуса — насколько вверх или вниз нужно двигаться — от определенного угла;
   • Если угол равен нулю, он просто присваивает dx половину длины, а dy — ноль, в результате чего получается идеально горизонтальная линия, что и требуется для построения линии, работающей как направляющая.
5. Определяет начальную и конечную точки линии горизонта: начальная точка линии устанавливается в (centerX - dx, centerY - dy) — перемещение влево — и конечная точка в (centerX + dx, centerY + dy) — перемещение вправо — Это гарантирует, что линия будет центрирована в поле зрения и правильно повернута в соответствии с обнаруженным углом горизонта.
6. Перемещается к начальной точке и добавляет линию к конечной точке, чтобы окончательно нарисовать линию.

Давайте интегрируем линии в представление.

import SwiftUI
import Vision

struct HorizonLineView: View {
    ...
    var body: some View {

        ...
        Image("picture")
        ...

        // The detected horizon line
        if let horizon = observation{
            HorizonLineShape(angle: horizon.angle.value)
                .stroke(Color.red, lineWidth: 3.5)
                .animation(.linear(duration: 5), value: horizon)
        }

        // The horizon guideline
        HorizonLineShape(angle: 0.0)
            .stroke(.green, lineWidth: 3.5)
    }

    Button("Rotate Horizon") {
    ..
    }
        ...
    }
}

xxxxxxxxxx

import SwiftUI

import Vision

​

struct HorizonLineView: View {

    ...

    var body: some View {

        ...

        Image("picture")

        ...

        // The detected horizon line

        if let horizon = observation{

            HorizonLineShape(angle: horizon.angle.value)

                .stroke(Color.red, lineWidth: 3.5)

                .animation(.linear(duration: 5), value: horizon)

        }

        // The horizon guideline

        HorizonLineShape(angle: 0.0)

            .stroke(.green, lineWidth: 3.5)

    }

    Button("Rotate Horizon") {

    ..

    }

        ...

    }

}

Создайте 2 экземпляра HorizonLineShape, чтобы поместить их между изображением и кнопкой:

1. Первая линия, красная, будет представлять обнаруженную линию горизонта сразу после анализа, проведенного Vision на фотографии;
2. Вторая, зеленая, будет служить ориентиром для выделения разницы между обнаруженным и идеальным уровнем горизонта.

Теперь, когда мы видим идеальный уровень горизонта и обнаруженный, мы можем попробовать использовать значение угла, чтобы повернуть фотографию и линию горизонта, чтобы они совпали с ориентиром.

struct HorizonLineView: View {
    ...
    // 1. The State variable storing the inverted angle value
    @State var radians: Double = 0.0

    var body: some View {
        ...
    }

    func rotateThePicture() {
        Task{
            ...
            if let obs = observation {
                // 2. Assigning the inverted angle value
                self.radians = -1 * obs.angle.value
            }
        }
    }
    ...
}

xxxxxxxxxx

struct HorizonLineView: View {

    ...

    // 1. The State variable storing the inverted angle value

    @State var radians: Double = 0.0

    var body: some View {

        ...

    }

    func rotateThePicture() {

        Task{

            ...

            if let obs = observation {

                // 2. Assigning the inverted angle value

                self.radians = -1 * obs.angle.value

            }

        }

    }

    ...

}

Чтобы повернуть как обнаруженную линию горизонта, так и изображение к идеальному уровню горизонта, нам нужно инвертировать значение наблюдаемого угла и применить его в эффекте вращения.

Теперь мы можем использовать это значение для поворота изображения.

import SwiftUI
import Vision

struct HorizonLineView: View {
    ...
    var body: some View {
        ...
        Image("picture")
            ...
            .rotationEffect(Angle(radians: radians)).animation(.linear(duration: 2).delay(2), value: observation)
        ...
}

xxxxxxxxxx

import SwiftUI

import Vision

​

struct HorizonLineView: View {

    ...

    var body: some View {

        ...

        Image("picture")

            ...

            .rotationEffect(Angle(radians: radians)).animation(.linear(duration: 2).delay(2), value: observation)

        ...

}

А чтобы применить тот же эффект вращения и к красной линии, только уже после того, как она попала в иерархию просмотра, мы создаем кастомный переход.

CustomTransition соответствует протоколу Transition, производя поворот только тогда, когда красная линия полностью видна в представлении, используя свойство isIdentity.

struct CustomTransition: Transition{
    // The angle value to rotate
    let radians: Double
    func body(content: Content, phase: TransitionPhase) -> some View {
        // Rotate the content only when the view is already in the hierarchy
        content.rotationEffect(Angle(radians: phase.isIdentity ? radians : 0.0))
    }
}

xxxxxxxxxx

struct CustomTransition: Transition{

    // The angle value to rotate

    let radians: Double

    func body(content: Content, phase: TransitionPhase) -> some View {

        // Rotate the content only when the view is already in the hierarchy

        content.rotationEffect(Angle(radians: phase.isIdentity ? radians : 0.0))

    }

}

Применим его к фигуре HorizonLineShape, представляющей обнаруженный горизонт.

import SwiftUI
import Vision

struct HorizonLineView: View {
    ...
    var body: some View {
        ...
        if let horizon = observation{
            HorizonLineShape(angle: horizon.angle.value)
                ...
                .transition(CustomTransition(radians: radians).animation(.linear(duration: 2).delay(2)))
        }
    ...
}

xxxxxxxxxx

import SwiftUI

import Vision

​

struct HorizonLineView: View {

    ...

    var body: some View {

        ...

        if let horizon = observation{

            HorizonLineShape(angle: horizon.angle.value)

                ...

                .transition(CustomTransition(radians: radians).animation(.linear(duration: 2).delay(2)))

        }

    ...

}
